中空活塞桿作為液壓缸、氣缸等動力傳動系統(tǒng)的關(guān)鍵部件，其性能直接決定了設備的運行效率和耐久性。傳統(tǒng)制造工藝中，中空活塞桿通常采用45鋼或40Cr等材料，并通過調(diào)質(zhì)處理和鍍硬鉻來增強表面性能。然而，鍍鉻工藝存在結(jié)合力不足、易剝落以及環(huán)境污染等問題。隨著工業(yè)設備向高壓、高速、長壽命方向發(fā)展，激光熔覆技術(shù)憑借其高精度、低熱影響和環(huán)保特性，逐漸成為中空活塞桿表面強化的革新選擇。
一、激光熔覆技術(shù)的獨特優(yōu)勢

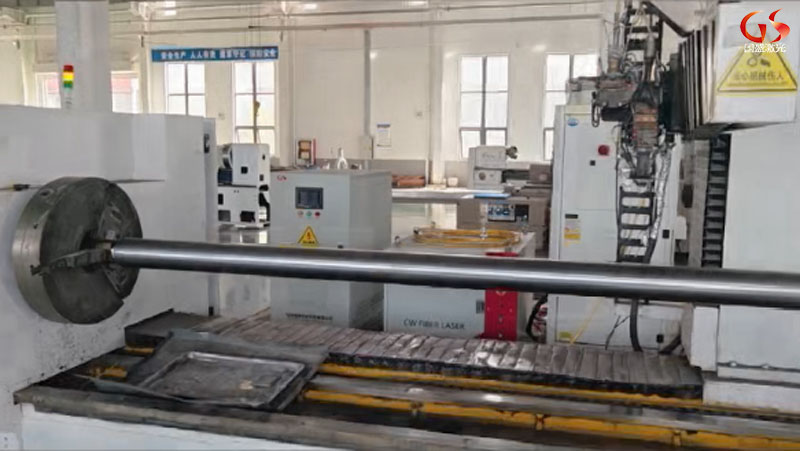

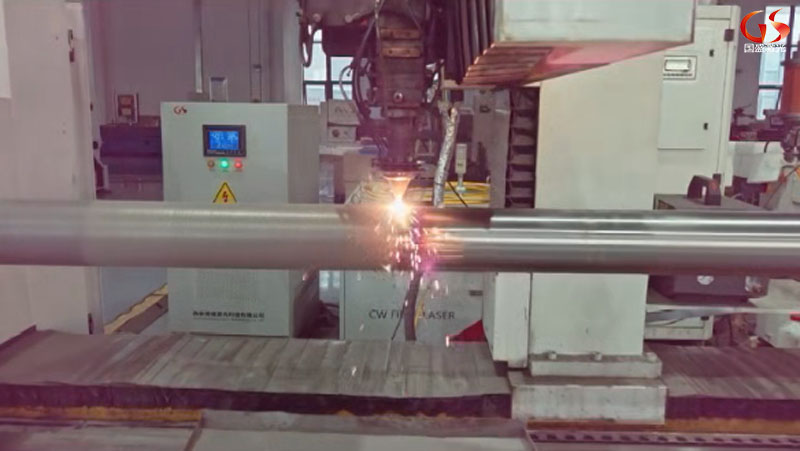

激光熔覆技術(shù)通過高能激光束在基材表面形成微熔池，同時送入合金粉末，實現(xiàn)與基體的冶金結(jié)合，最終形成致密的強化層。與傳統(tǒng)電鍍工藝相比，其優(yōu)勢尤為突出：
?1、結(jié)合強度高?：熔覆層與基體為冶金結(jié)合，結(jié)合強度可達400MPa以上，遠高于電鍍層的70-100MPa，徹底避免了鍍層剝落的風險。
2、?材料選擇靈活?：可根據(jù)需求選用鎳基、鈷基或金屬陶瓷復合粉末，實現(xiàn)硬度HRC55-62的梯度強化，耐磨性較傳統(tǒng)鍍鉻提升3-5倍。
?3、環(huán)保高效?：激光熔覆過程無有害物質(zhì)排放，符合綠色制造的發(fā)展趨勢。
二、中空活塞桿加工的挑戰(zhàn)與突破
中空結(jié)構(gòu)的剛性不足是激光熔覆技術(shù)在中空活塞桿應用中的首要難題。局部高溫容易導致薄壁部位(通常壁厚僅為8-15mm)發(fā)生熱變形。此外，深孔內(nèi)壁的熔覆需要特殊的光學設計，常規(guī)的同軸送粉頭難以實現(xiàn)長徑比大于5的腔內(nèi)加工。同時，活塞桿兩端螺紋、溝槽等結(jié)構(gòu)的精度要求也對熔覆的定位控制提出了極高挑戰(zhàn)。
針對這些問題，行業(yè)已提出一系列創(chuàng)新解決方案：
1、?變形控制技術(shù)?：采用預熱(150-200℃)結(jié)合分段跳焊工藝，并輔以實時溫度場監(jiān)控，可將熱變形控制在0.05mm/m以內(nèi)。
2、?專用熔覆裝備?：德國通快公司開發(fā)的90°側(cè)向送粉頭配合內(nèi)窺鏡式激光導光系統(tǒng)，能夠?qū)崿F(xiàn)深度達1.5m內(nèi)腔的均勻熔覆。
3、?復合強化工藝?：通過先熔覆0.3-0.5mm過渡層，再熔覆功能層的創(chuàng)新工藝，可將殘余應力降低40%。
三、行業(yè)應用與典型案例
?風電領域?：風機液壓變槳系統(tǒng)的活塞桿采用鈷基合金熔覆后，鹽霧試驗達到2000小時無銹蝕，顯著提升了海上高濕環(huán)境下的抗腐蝕能力。此外，熔覆層的微孔儲油特性還降低了摩擦系數(shù)，使系統(tǒng)響應速度提升15%。
?煤礦設備?：針對煤礦液壓支架的嚴苛工況，采用Fe314+WC復合熔覆方案，在20MPa沖擊載荷和200mg/m3煤塵濃度下，活塞桿表面劃傷率下降82%。其關(guān)鍵技術(shù)在于“高頻微脈沖熔覆”模式，將WC顆粒的熔解率精確控制在30%-40%，確保增強相分布均勻且硬度穩(wěn)定。
四、未來展望
盡管激光熔覆技術(shù)的單件加工成本比傳統(tǒng)電鍍高30%-50%，但其全生命周期成本可降低60%以上。隨著裝備智能化水平的提升和規(guī)?；瘧玫耐七M，激光熔覆技術(shù)有望在未來3-5年內(nèi)成為高端液壓件的標準工藝。對制造企業(yè)而言，投資激光熔覆產(chǎn)線不僅是技術(shù)升級，更是為綠色制造時代的到來提前布局。
